Luminex GigaCore 30i

Luminex GigaCore 30i

GigaCore 30i vine complet optimizat din cutie pentru a fi utilizat cu cele mai avansate protocoale AV. Setările preconfigurate pentru calitatea serviciului (QoS), multicast IGMP și PTPv2 vor asigura un mediu de rețea receptiv și extrem de stabil pentru cele mai solicitante protocoale audio critice în timp, cum ar fi Dante™, AES67, Q-SYS și multe altele.

Cu o putere PoE totala de până la 1000 W și PoE++ pe fiecare port de cupru, acest comutator GigaCore poate conduce orice cameră IP PTZ sau difuzor de pe piață astăzi.

GigaCore 30i este soluția ideală pentru rețelele AV în instalații fixe, integrare și turneu pentru iluminare, audio și video.

AV validat pentru aplicații reale

Switch-urile GigaCore sunt complet validate în aplicațiile din lumea reală cu mărci majore din industria AV pentru diferite protocoale, inclusiv NDI™, Dante™, AES67, ST-2110, IPMX, MA-Net și multe altele.

Nu doar aprobăm un protocol, ci îl testăm de fapt. Datorită validării aplicațiilor din lumea reală și testării de interoperabilitate, înțelegem aplicațiile și ne asigurăm că puteți implementa produsul nostru cu încredere.

Echipa de asistență Luminex vorbește cu adevărat limba dvs. și are o cantitate mare de cunoștințe AV acumulate, nu doar din protocoalele vorbite, ci mai ales din lucrul cu dvs. și trecerea prin provocările reale ale rețelei de aplicații.

Specificatii

• Most suitable applications: Fixed installations
• RLinkX (Link redundancy): Yes
• Groups (VLAN segmentation): Yes
• MultiLinkX (Link aggregation): Yes
• Profile manager: Yes
• Memory: Flash 1Gb RAM – 8Mb NOR flash 4Gb EMMC storage
• MAC address table: 16384 entries
• Address learning / Aging: Self learning, Auto aging
• Switching throughput: 168Gbps
• Jumbo frames: MTU up to 12000
• IGMP support: Yes (V1/V2/V3)
• IGMP snooping: Yes, enabled by default
• Port sensing: Auto negotiation
• Auto crossover: MDI / MDIX
• Auto sensing: Full or Half Duplex (Gigabit is Full Duplex)

 Conectivitate

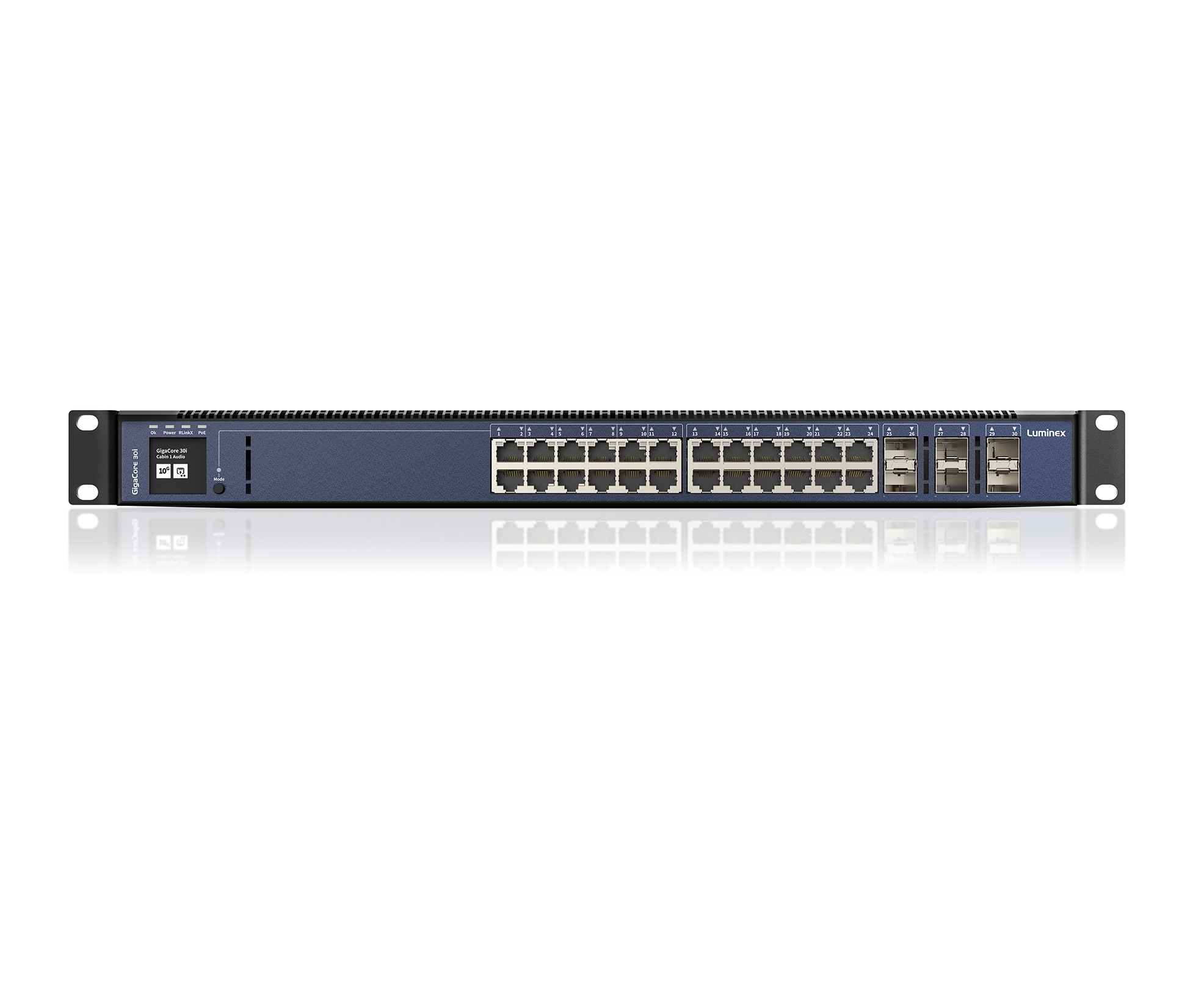

• Ethernet connectivity: 24 x RJ45 connectors (1Gbps))
• Fiber connectivity: 6 x SFP+ cages (10Gbps/1Gbps) (independent from other ports)
• Ethernet port speed: 1Gbps
• Serial: 1 x USB C

Putere/Consum

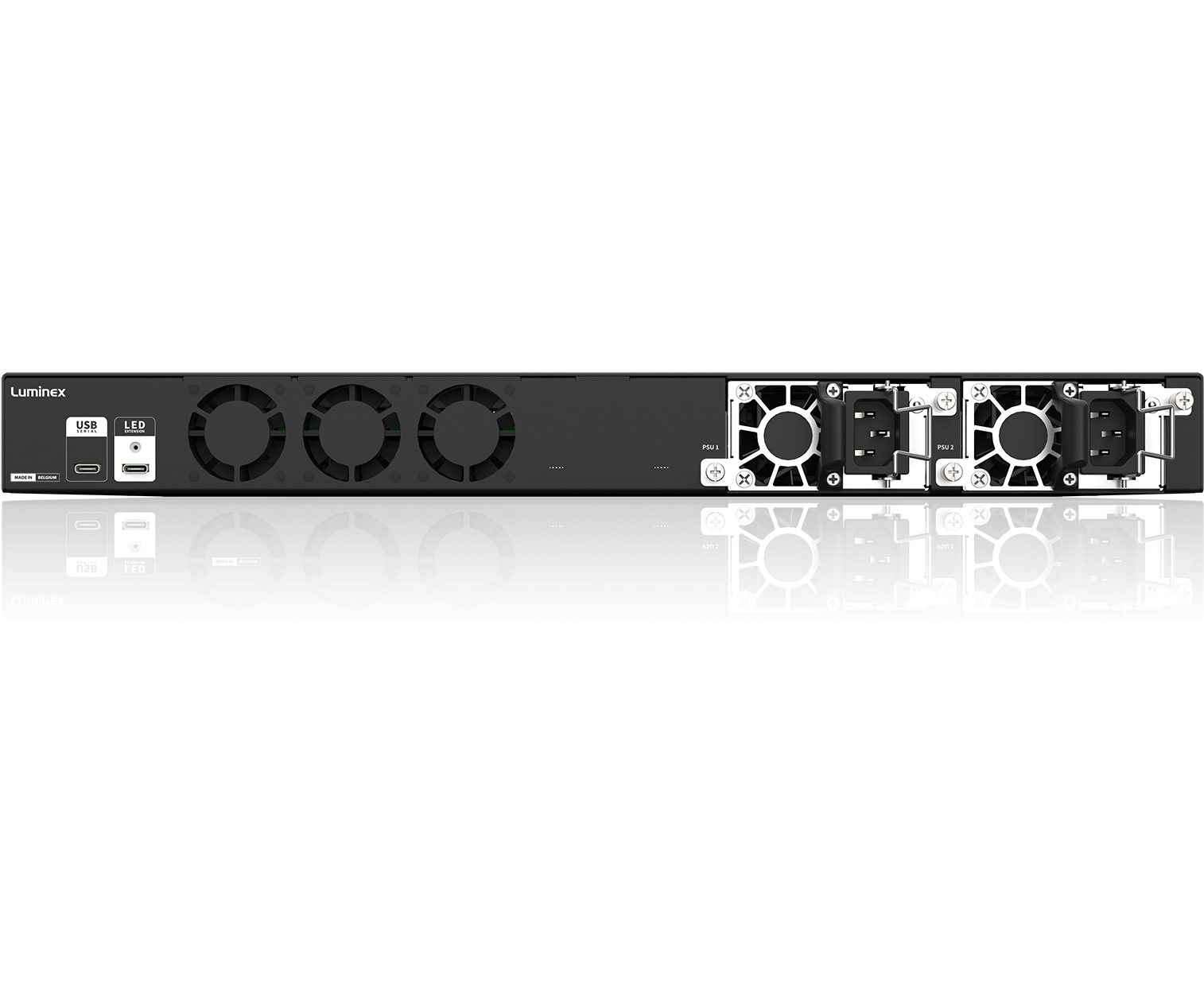

• Power connectivity: 1 x IEC inlet for each PSU
• Power input: 100-240VAC, 50-60Hz
• Power consumption: Maximum 40W non PoE version Maximum 500W/1000W with PoE
• Fuse: NA
• Backup power input: 100-240VAC, 50-60Hz (through second hot swappable PSU)
• Backup PoE power input: 100-240VAC, 50-60Hz (through second hot swappable PSU)
• PoE: PoE ++ Optional (up to 1000W)

 Protocol

• Supported protocols: Dante©, RAVENNA/AES67©, Ethersound©, Q-SYS/Q-LAN, REAC©, sACN, ArtNet, MANet2, HogNet, RTTrPL (BlackTraX), IEEE 802.1p CoS (Class of Service), DiffServ (DSCP), PoE (802.3af) (optional), PoE+ (optional), IEEE 1588 PTP V2
• Sound protocol compliance: Yes (low jitter)
• Ethernet compliance: IEEE 802.2, IEEE 802.3, IEEE 802.3u, IEEE 802.3x Flow Control, IEEE 802.3ab Gigabit Ethernet, IEEE 802.3af PoE, IEEE 802.3at PoE+, IEEE 802.3bt PoE++ 90W, IEEE 802.1p CoS, IEEE 802.1d Spanning Tree, IEEE 802.1w Rapid Spanning Tree, EEE 802.1s Multiple Spanning Tree, IEEE 802.1Q VLAN, IEEE 802.1ad LACP, IEEE 802.1ab LLDP, IEEE 1588-2008 PtPv2, IEEE 802.1 BA-2011, IEEE 802.1 Q-2011, IEEE 802.1 AS-2011

 Configuratie

• Display and jog: NA
• Configuration: Through the built-in web server, Network wide configuration through Araneo software
• Status LEDs:
• Global status LEDs: Device, power, PoE power, RLinkX and mode
• Port status LEDs: PoE, MultiLinkX, RLinkX, groups, link/activity and port speed
• Dark mode available
• Colored RGB LEDs: Yes

 Dimensiuni

• Mounting: Rack
• Enclosure: Robust metal housing
• Dimensions (W x D x H): 482 x 309 x 44 mm (19" x 12,2" x 1,73")
• Weight: 4,72 kg
• Packaging: 545 x 335 x 125 mm
• Environment:
• Operating temperature: 0 to +50 °C
• Storage temperature: -10 to +70 °C
• Humidity (non condensing): 5 to 95% RH
• Noise level @1m: TBD
• Certificates/Approvals: cSGSus Mark (UL), CE Mark, UKCA Mark, CB certificate, RoHS
• Standards: IEC 62368-1, UL 62368-1, CAN/CSA C22.2 No. 62368-1, EN 62368-1, FCC Part 15 CFR 47, CAN/ICES-003, EN 55032, EN 55024

Product codes:

• LU 01 00077-10-1S1 / GigaCore 30i - 24x1G – 6x10G(SFP+)
• LU 01 00077-10-2S1 / GigaCore 30i - 24x1G – 6x10G(SFP+) - 2nd PSU 100W
• LU 01 00077-10P-1S5 / GigaCore 30i - 24x1G – 6x10G(SFP+) - PoE++
• LU 01 00077-10P-2S5 / GigaCore 30i - 24x1G – 6x10G(SFP+) - PoE++ - 2nd PSU 550W
• LU 70 00639 / GigaCore PSU 100W
• LU 70 00640 / GigaCore PSU 550W
